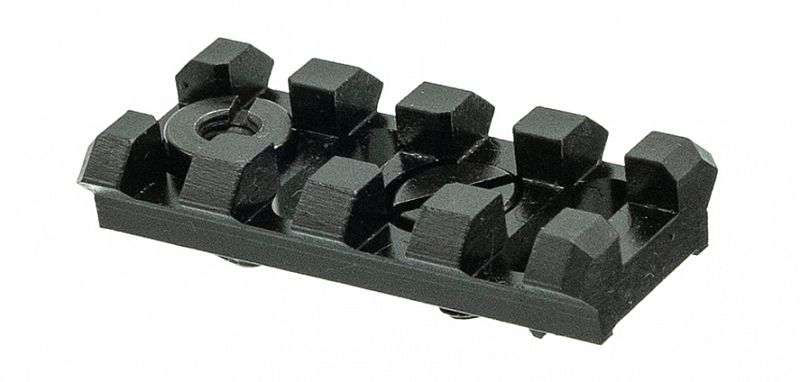

Кронштейн/планка Picatinny Зенит Б-2, 4 слота (45мм)

850руб.

Артикул: Б-2

Нет в наличии

Кронштейн/планка Picatinny Зенит Б-2, 4 слота (45мм)

Кронштейн Б-2 является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня. Совместим с направляющей Базис.

Предназначен для крепления на кронштейны ‘Цевья Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л’ сбоку.

Позволяет крепить дополнительное оборудование на оружие: подствольный фонарь, ЛЦУ, тактическую рукоятку, сошки и тд.

Масса без элементов крепления (винтов, гаек, ключа): 10 ± 2 г
Габаритные размеры: (45х22х9) + 2 мм
Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С
Гарантийный срок эксплуатации: 60 мес.
Комплектность поставки:

Кронштейн Б-2 1 шт
Кулачковый зажим 1 шт
Зажим-зацеп 1 шт
Руководство по эксплуатации 1 шт

Для установки кронштейна Б-2 на цевьё необходимо:
1. Выбрать наиболее подходящее место на кронштейне ‘Цевье Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л.
2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или зажим-зацеп). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.
3. Совместить отверстия на цевье и кронштейне Б-2.
4. Установить кулачковый зажим на Б-2. Установить Б-2 на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2, необходимо повернуть гайку кулачкового механизма против часовой стрелки. В случае использования зажима-зацепа совместить с отверстием на цевье и, используя Б-2, зафиксировать зацеп на цевье.
Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
